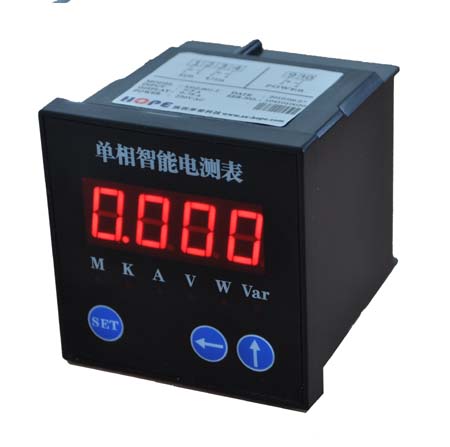

72*72系列单相数显表

• 主型号：HB**-F72


  型 号	类  型
  HBAV-F72	单相交流电压表
  HBDV-F72	直流电压
  HBAA-F72	单相交电流表
  HBDA-F72	直流电流
  HBAP-F72	单相有功功率表
  HBAQ-F72	单相无功功率表
  HBPF-F72	单相功率因数表
  HBAF-F72	频率表

   【概 述】
  HB系列三相数显表是与互感器、分压器、分流器、变送器等配套使用的二次显示仪表，可对电网中的电压、电流、功率、功率因数、频率、电度等34个电参数进行测量显示。产品以高精度、高稳定性、高可靠性、安装简便等优点，替代了目前高低压柜中的指针式仪表、变送器等测量装置。
  【特 点】
  ●准确度高。
  ●信价比高
  ●宽温度环境。
  ●安全性好、可靠性高。
  ●接线简单、安装方便。
  【技 术 参 数】
                             显 示 功 能

  参   数	精度	位数	范    围
  单相电压	0.2%	4	0～9999/kv
  单相电流	0.2%	4	0～9999KA
  单相有功功率	0.5%	4	-9999～+9999/KW
  单相无功功率	0.5%	4	-9999～+9999/KVar
  单相功率因素	0.5%	4	-1.000～+1.000
  频 率	0.2%	4	0～9999/kHz

  测量范围：电压1000V；电流0-10A自定量程

  隔离耐压：输入/输出/电源之间，AC2KV，1分钟，漏电流2mA
  整机功耗：≤2W（最大3W）
  辅助电源：AC220V，50/60Hz; DC220V可选。
  外壳材质: ABS阻燃材料
  耐压强度：2.5KVAC，漏电流0.5mA，1分钟
  工作环境：温度-25~55℃  湿度10%~90%RH
  贮存环境：温度-40~85℃  湿度5%~95%RH
  外形尺寸：72（宽）×72（高）×70（深）mm
  开孔尺寸：68（宽）×68（高）mm
